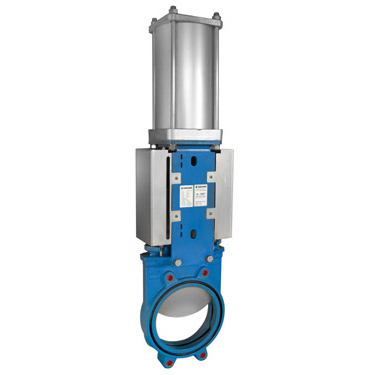

Modèle EB (SER.11)

Vanne à guillotine bidirectionnelle type wafer à usage général

Le modèle EB est une vanne bidirectionnelle d´utilisation générale pour des fluides chargés de solides en suspension, d´application principalement dans les secteurs suivants :

  • Traitement de l'Eau
  • Agro-alimentaire
  • Chimie
  •  Etc.

Munie de bagues en EPDM sur les deux faces et siège en élastomère
emboîté dans le corps.

Dimensions
DN 50 à DN 1200 (DN supérieurs sur demande)

Pressions
DN 50 à DN 125: 16 bar
DN 150 à DN 250: 10 bar
DN 300 à DN 400: 6 bar
DN 450: 5 bar
DN 500 à DN 600: 4 bar
DN 700 à DN 1200: 2 bar

Brides standard
EN1092 PN10

Autres habituelles: Consulter auprès de nos techniciens.

Directives
Pour connaître les directives UE et autres certificats, veuillez consulter le document : Conformité aux Directives et Certificats - Vannes à Guillotine – Catalogues et Datasheets

Pour obtenir des informations et connaître la disponibilité de catégories et de zones, contacter le département technico-commercial d`Orbinox.

Dimensions d'interfaces s/EN558-1 série 20 (DIN3202 K1) jusqu'à DN500

Vanne à guillotine bidirectionnelle type wafer à usage général
