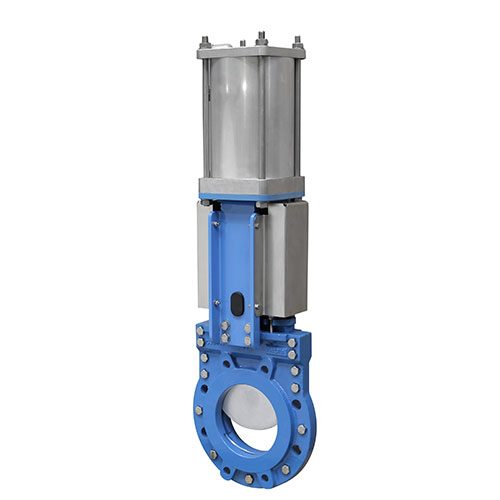

Modèle HB (SER.54)
Vanne à guillotine bidirectionnelle type wafer de haute pression à usage général
Le modèle HB est une vanne bidirectionnelle d´utilisation générale pour des fluides chargés de solides en suspension, d´application principalement dans les secteurs suivants :
- Traitement de l'Eau
- Agro-alimentaire
- Chimie
- Etc.
Dimensions
DN 80 à DN 600 (DN supérieurs sur demande)
Pressions
DN 80 à DN 600: 16 / 20 bar
Brides standard
EN 1092 PN 16 et ASME B16.5 (class 150)
Autres habituelles
Consulter auprès de nos techniciens
Dimensions d'interfaces
s/EN558-1 série 20 (DIN3202 K1)
Directives
Pour connaître les directives UE et autres certificats, veuillez consulter le document : Conformité aux Directives et Certificats - Vannes à Guillotine – Catalogues et Datasheets
Téléchargements
- HB- Bi-directionnelle haute pression (Catalogues) pdf - 717.74 KB
- HB- Bi-directionnelle haute pression (Fiches techniques) pdf - 394.88 KB
- Manuel d’utilisation et maintenance HB (Manuels) pdf - 545.46 KB
- Conformité aux Directives et Certificats - Vannes à Guillotine - Catalogues et Datasheets (Certificats) pdf - 167.41 KB
- Conformité aux Directives et Certificats - Vannes à Guillotine - Manual d'installation (Manuels) pdf - 316.75 KB
