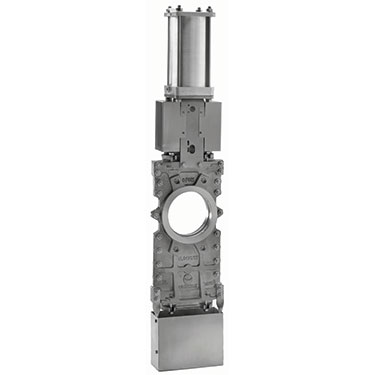

Modèle TL (SER.30)

Vanne à guillotine à pelle traversante bidirectionnelle type wafer pour des fluides de consistance élevée

Le modèle TL est une vanne bidirectionnelle, conçue pour agir dans des conditions difficiles, sur des fluides contenant des solides en suspension, à des concentrations atteignant un 10 %, dotée de double joint, d`application principalement dans les secteurs:

  • Pate et papier
  • Traitement de l'Eau
  • Energie
  • Chimie
  • Etc.

Dimensions
DN 50 à DN 1000 (DN supérieurs sur demande)

Pressions
DN 50 à DN 125: 10 bar
DN 150 à DN 250: 8 bar
DN 300 à DN 400: 6 bar
DN 450: 5 bar
DN 500 à DN 600: 4 bar
DN 700 à DN 1000: 2 bar

Brides standard
EN1092 PN10
ASME B16.5 (classe 150)

Autres habituelles
EN1092 PN6/16/25
BS “D” et “E”
ASME 125
Autres sur demande

Directives
Pour connaître les directives UE et autres certificats, veuillez consulter le document : Conformité aux Directives et Certificats - Vannes à Guillotine – Catalogues et Datasheets

Pour obtenir des informations et connaître la disponibilité de catégories et de zones, contacter le département technico-commercial d'Orbinox.
