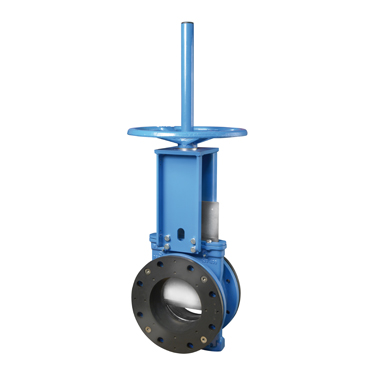

Modèle WG (SER.65)

Vanne à guillotine pour des boues bidirectionnelle à brides, face à face large, à usage intensif avec des manchons élastomère

Le modèle WG est une vanne bidirectionnelle à brides conçue avec deux manchons élastomère developpée pour une utilisation de fluides très abrasifs (slurrys, boues...), pour une application dans les secteurs:

  • Mines
  • Energie
  • Chimie
  • Traitement de l'Eau
  • Etc.

Dimensions
DN 80mm/3" à DN 900mm/36" (DN supérieurs sur demande)

Pressions
DN 80mm/3" à DN 400mm/16": 10 bar (150 psi)
DN 450mm/18" à DN 600mm/24": 6 bar (90 psi) ou 10 bar (150 psi)
DN 750mm/30": 5 bar (75 psi) ou 10 bar(150 psi)
DN 900mm/36": 5 bar (75 psi) ou 10 bar(150 psi)

Note: supérieures sur demande

Brides standard
DIN PN10
ASME B16.5 (classe 150)

Autres brides sur demande

Directives
Pour connaître les directives UE et autres certificats, veuillez consulter le document : Conformité aux Directives et Certificats - Vannes à Guillotine – Catalogues et Datasheets

Pour obtenir des informations et connaître la disponibilité de catégories et de zones, contacter le département technico-commercial d´Orbinox.
