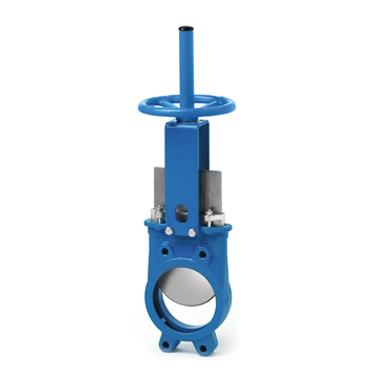

Modèle EX (SER.10)

Vanne à guillotine unidirectionnelle type wafer à usage général

Le modèle EX est une vanne d`usage général pour des fluides chargés de solides en suspension, employée principalement dans les secteurs:

  • Pate et papier
  • Traitement de l'Eau
  • Energie
  • Agro-alimentaire
  • Mines
  • Chimie
  • Etc.

Dimensions
DN 50 à DN 1200 (DN supérieurs sur demande)

Pressions
DN 50 à DN 250 : 10 bar
DN 300 à DN 400: 6 bar
DN 450: 5 bar
DN 500 à DN 600: 4 bar
DN 700 à DN 1200: 2 bar

Brides standard
EN1092 PN10
ASME B16.5 (classe 150)

D`usage courant: (sur demande)
EN1092 PN6/16/25
BS “D” et “E”
ASME 125
Autres sur demande

Directives
Pour connaître les directives UE et autres certificats, veuillez consulter le document : Conformité aux Directives et Certificats - Vannes à Guillotine – Catalogues et Datasheets

Pour obtenir des informations et connaître la disponibilité de catégories et de zones, contacter le département technico-commercial d`Orbinox.
