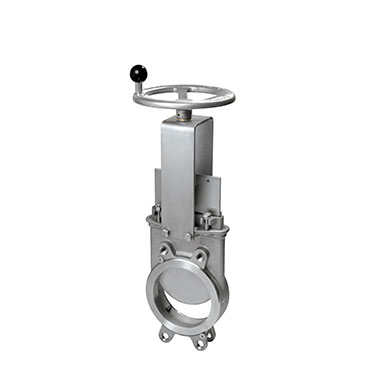

Modèle HK (SER.18)

Vanne à guillotine unidirectionnelle type wafer de haute performance à usage général

Le modèle HK est une vanne d’usage général pour des fluides chargés de solides en suspension, employée principalement dans les secteurs :

  • Pate et papier
  • Traitement de l’Eau
  • Energie
  • Agro-alimentaire
  • Mines
  • Chimie
  • Etc.

Dimensions

DN 50 à DN 300

Pressions

                                   ON SEATING                                                  OFF SEATING (1)

DN 150 to DN 300        10 bar              DN 150 to DN 200                    3,5 bar

                                                                        DN 250                        3 bar

                                                                        DN 300                        2 bar

Brides standard

EN 1092 PN 10

Autres sur demande

ASME B16.5 (clase 150) EN 1092 PN 6          EN 1092 PN 16

EN 1092 PN 25                               BS “D” et “E”

Directives

Pour connaître les directives UE et autres certificats, veuillez consulter le document : Conformité aux Directives et Certificats - Vannes à Guillotine – Catalogues et Datasheets

Pour obtenir des informations et connaître la disponibilité de catégories et de zones, contacter le département technico-commercial d`Orbinox
